喷涂漆系统——雾化器
汽车生产中的喷涂工艺主要是通过将涂料雾化，喷涂在工件表面，形成一层均匀致密涂层的涂漆方法；其中较为常见的喷漆方法可以分为3种：空气喷漆、高压无空气喷漆、静电喷漆。
随着科技的发展进步，喷涂机器人的应用也愈加广泛，其优势主要体现在同一条生产线上可混线生产多种车型，提高了涂装的自动化程度与生产效率。
喷涂机器人主要由主体、驱动系统、控制系统组成，本次我们主要介绍其主体中较为重要的雾化器装置部分。

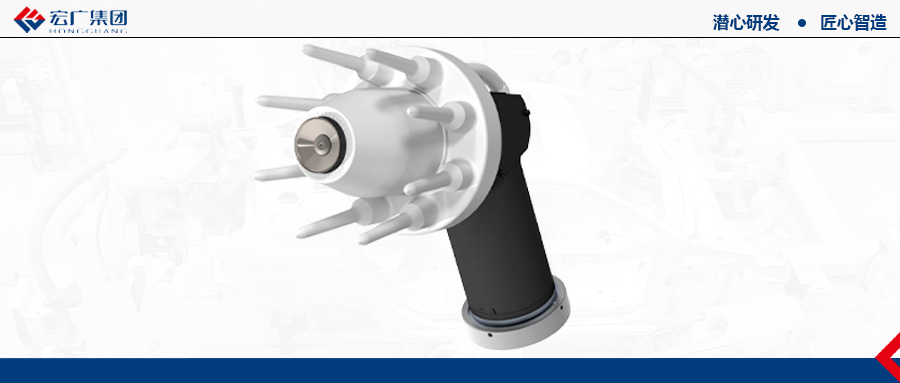

雾化器是一种机器人手臂应用，带旋转杯头，利用空气轴承涡轮高速旋转雾化油漆再对工件进行喷涂的设备。
其主要组成部件有：旋杯、空气成型罩（内罩）、空气成型罩（外罩）、空气马达、喷射器、机身、电极棒、充电环、法兰盘、接地电缆、高压电缆、断开锁母、间隔环、后支架、连接锁母。

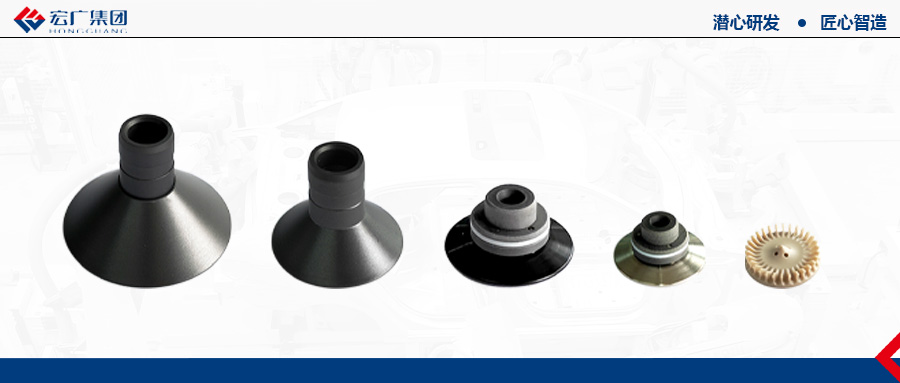

飞溅盘
飞溅盘是安装在钟形旋杯上，与旋杯、空气马达配合进行油漆雾化。
喷射器
喷射器安装于机身内，给飞溅盘输送油漆、溶解等。

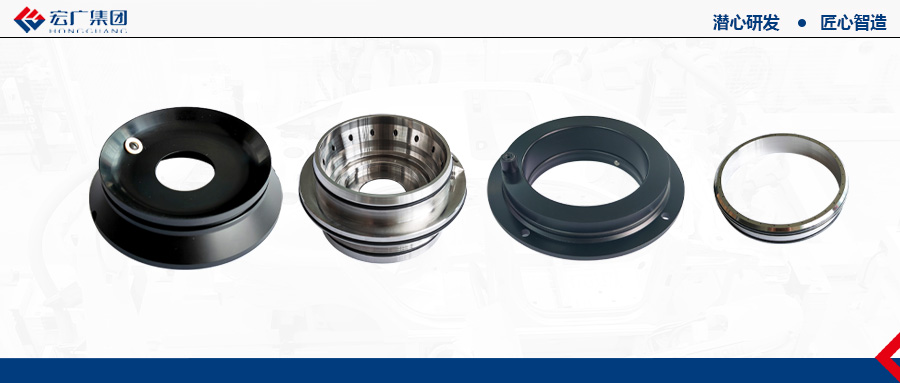

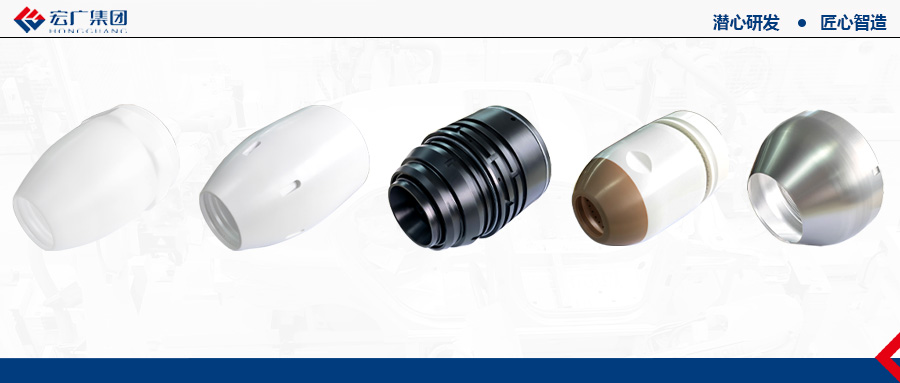

空气成型罩、空气成型环
空气成型罩和空气成型环配合构成组合，它们包含内部组件并且易于清洁；可实现不同的喷型尺寸，并输送油漆到待喷涂工件上。

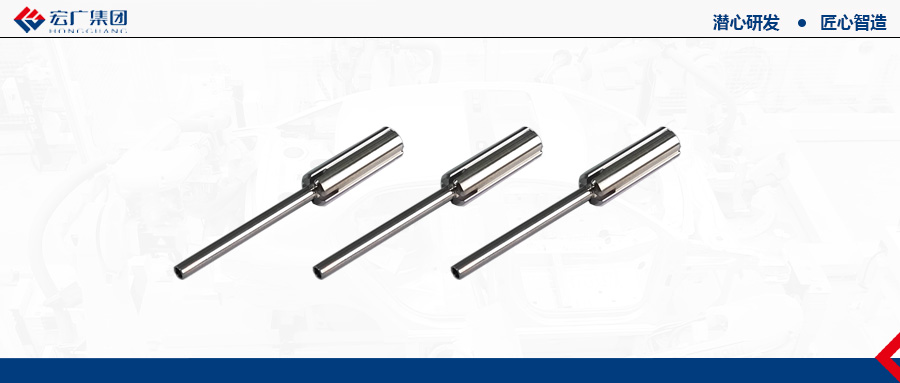

电极棒、电极针
通过高电压在电极针、电气接地旋杯和接地工件之间产生电离电场。电离电场可使涂料颗粒在空气中被电场充电，然后被吸附到接地工件的待喷涂表面上；适用于非易燃或难燃的水性漆产品，产品分配系统处于接地电位。

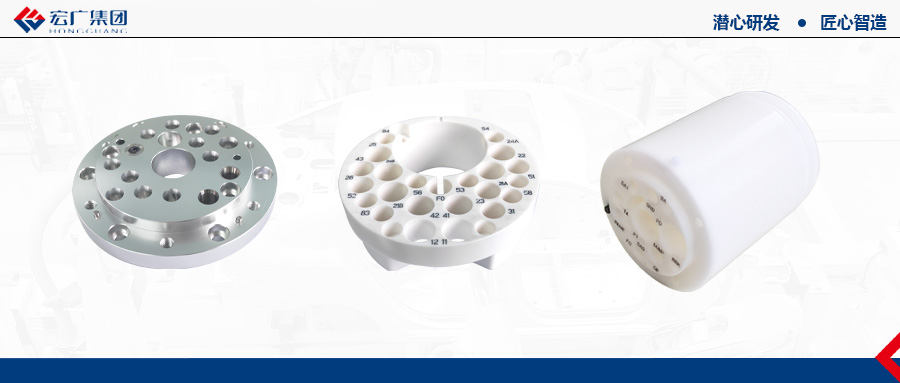

法兰盘、连接盘
集成多种空气进排气管道、接地高压电缆管路、油漆喷漆管路、内外部旋杯清洗管路等；集成空气管路、电缆管路、油漆管路、溶解管路等接头的安装板。
后支架、弹夹及其它
负责雾化器和机器人手臂之间进行连接，及雾化器防护；以及其它和喷涂系统相关部件。
